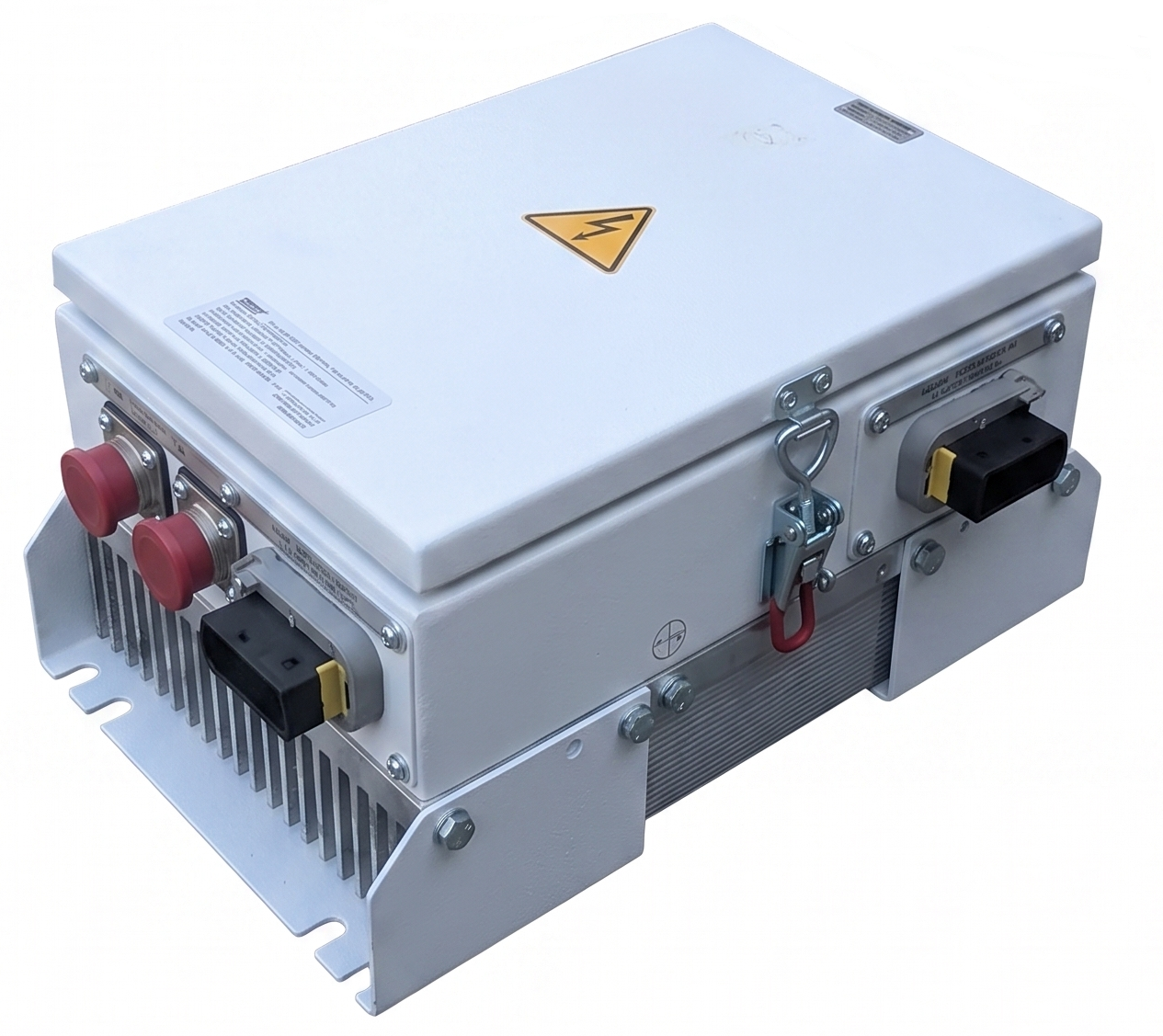

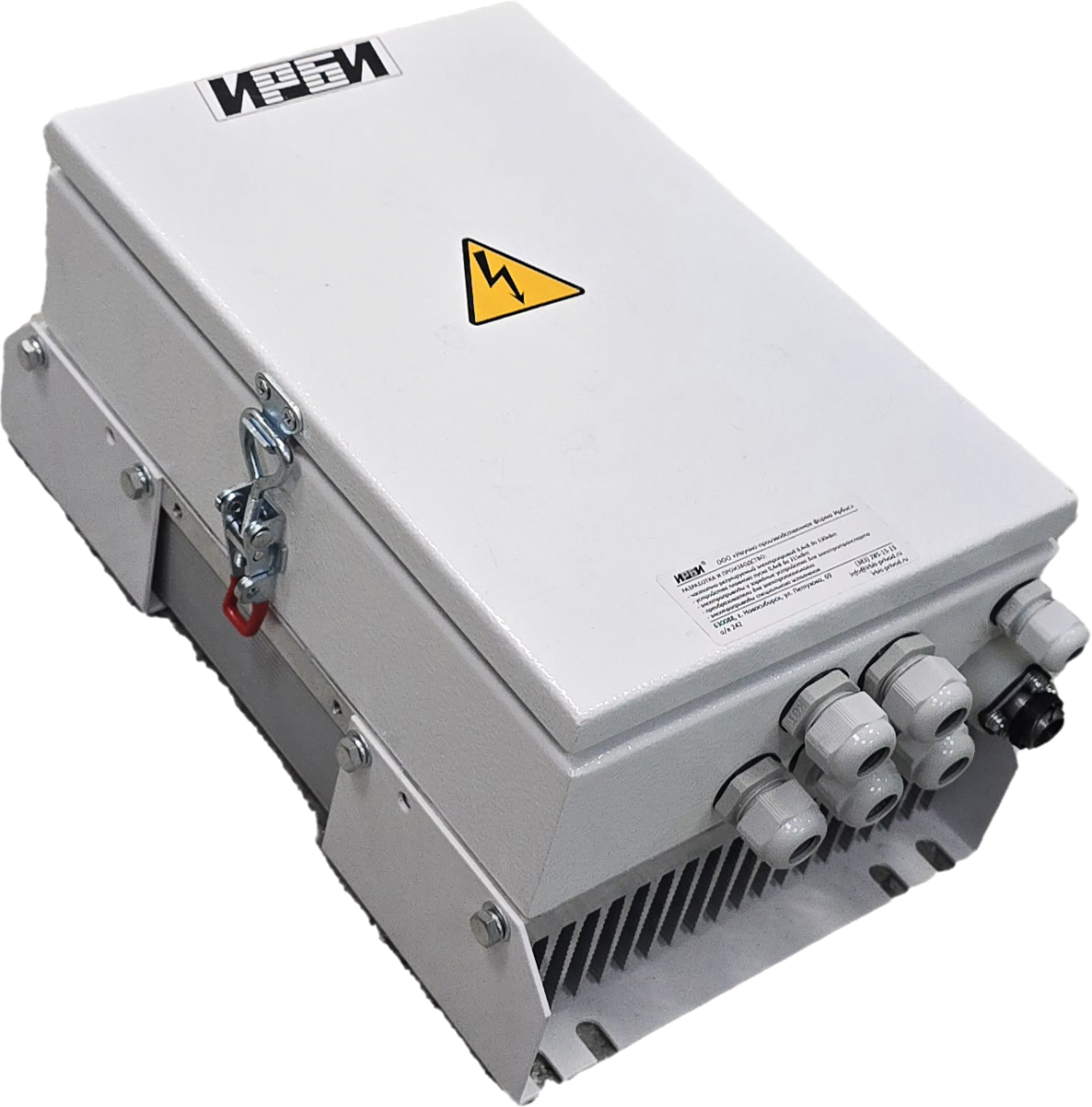

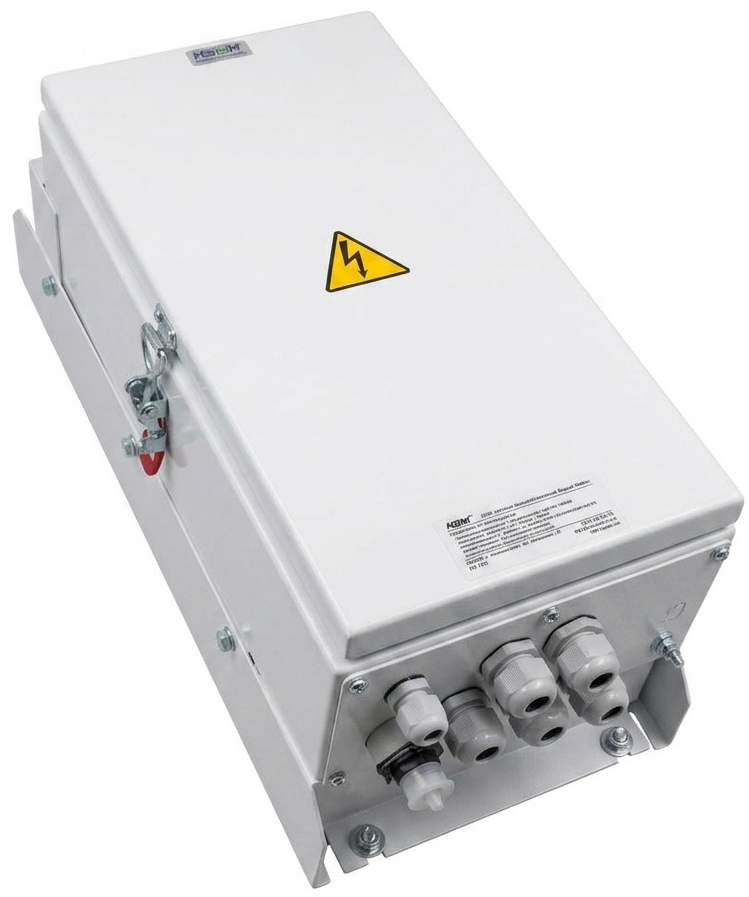

Преобразователи серии КА разработаны для применения на мобильных транспортных средствах, питающихся от контактной сети или силовых тяговых аккумуляторов с рабочим напряжением 300…800В DC. Оболочка преобразователей выполнена по степени защиты не ниже IP54, диапазон рабочих температур окружающей среды -40⁰…+40⁰ для исполнения У2, -40⁰…+60⁰ для исполнения Т2, устойчивость к вибрации в диапазоне частот 5-55Гц с амплитудой до 10мм - М28, опционально - М29.

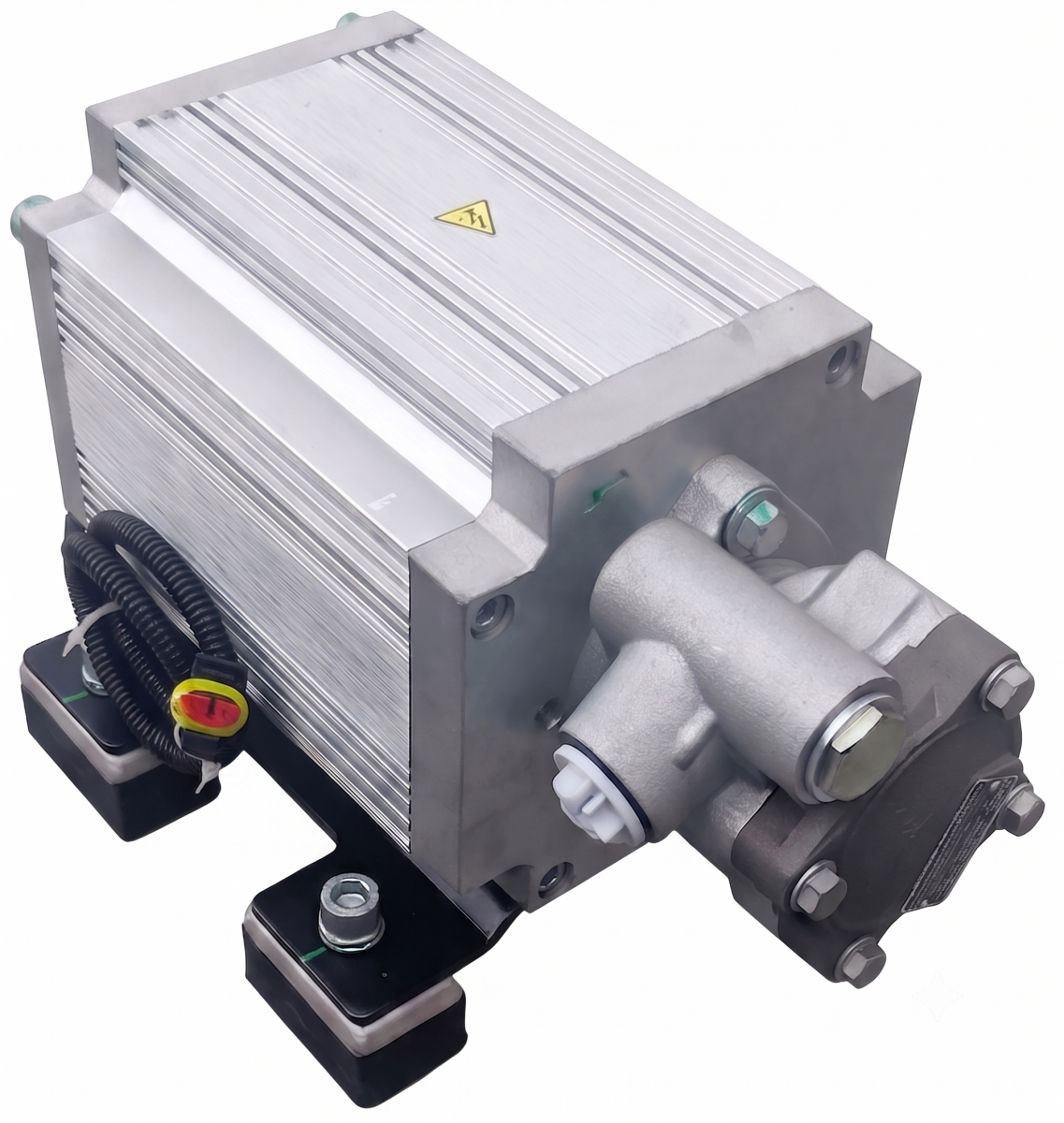

Преобразователи могут использоваться для управления трехфазными двигателями в составе компрессорных агрегатов поршневого и винтового типа, салонных и кабинных кондиционеров, насосов ГУР, вентиляторов охлаждения реостатов, тяговых двигателей, встроенных подъемных механизмов, сварочных постов, нагревателей и бытовых электроприборов и другого оборудования, а также в качестве статических преобразователей DC-AC (совместно с разделительным трансформатором и синус - фильтром) для создания локальной сети 50Гц 220В (1ф) или 380В (1ф или 3ф - симметричной нагрузки).
Система управления преобразователей питается от бортовой сети 24В DC и имеет возможность поддерживать CAN- интерфейс или управление от релейно-контакторных схем транспортного средства. Может управлять разгрузочным клапаном компрессоров и обрабатывать релейный сигнал датчика давления масла или температуры, имеет выход светодиодной индикации - для анализа причин отключения. При подключении мобильного устройства связи через встроенный модуль Bluetooth – контроль параметров и изменение настроек преобразователя.
|
Характеристика преобразователя
|
Ед. Изм.
|
КА-11
|
КА-11В1(В2)
|
КА-25В
|
КА-40В
|
|
Номинальное входное напряжение (DC)
|
В
|
550
|
|
Номинальный длительный выходной ток в фазе двигателя
|
А
|
10
|
15
|
25
|
40
|
|
Кратность перегрузки по току в течение 1мин/30с
|
1,5/2,0
|
|
Частота выходного тока (мин/ном/макс).
|
Гц
|
1…50…100
|
|
Частота коммутации ШИМ (мин/ном/макс).
|
кГц
|
1…3…5(16)
|
|
КПД не менее
|
%
|
96
|
|
Испытательное напряжение изоляции(50Гц 1мин)
|
кВ
|
2,5
|
2,5
|
3,3
|
3,3
|
|
Охлаждение
|
естеств.
|
принуд.
|
принуд.
|
принуд.
|
|
Габаритные размеры
|
мм
|
350х230х160
|
350х230х210
|
500х228х196
|
500х228х196
|
|
400х230х160
|
|
Масса, не более
|
кг
|
10
|
11
|
14
|
16
|
|
Номинальное напряжение двигателя, линейное
|
В
|
3х380
|
|
Мощность подключаемых двигателей, до
|
кВт
|
5,5
|
7,5
|
11
|
22
|
