вибропогружатель


 Вибропогружатель — машина, предназначенная для погружения железобетонных и стальных свай, труб, колодцев, свайных элементов в песчаные и глинистые грунты. Принцип действия вибропогружателя основан на эффекте резкого снижения сопротивления погружению свайного элемента при сообщении последнему вибрации. Этот эффект основан на свойстве тиксотропии двухфазных жидкостей. Чаще всего принцип работы вибропогружателя основан на вращении с высокой скоростью дисбалансированных грузов. Вращение производится с помощью одного или нескольких асинхронных двигателей.

Возможно использование данного частотного электропривода для регулирования производительности и других механизмов, использующих асинхронные электродвигатели, и в первую очередь, для питания механизмов от источников с ограниченной мощностью, например, от дизель-генераторных установок (ДГУ).

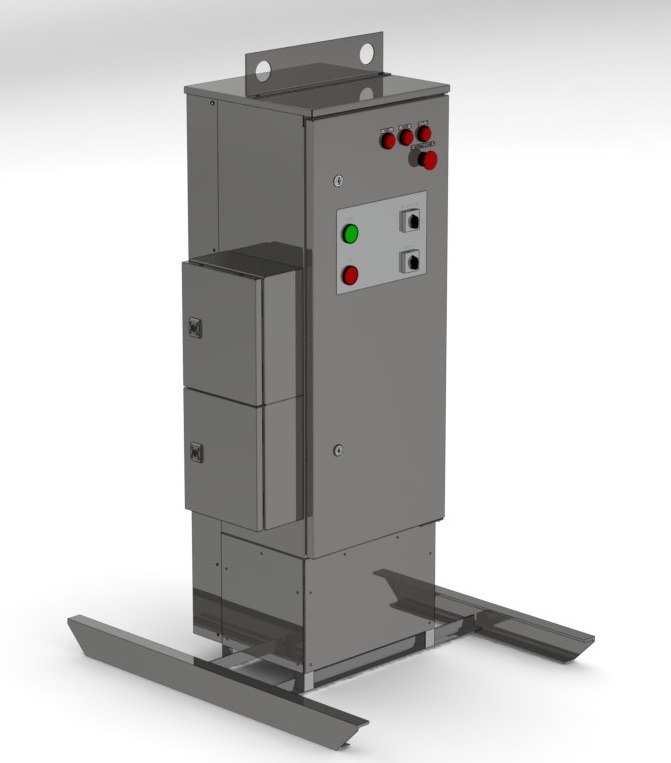

Комплектный частотно-регулируемый электропривод для вибропогружателя «ИРБИ 813-XXXВ УХЛ 3.1» позволяет:

  • Ограничить пусковые токи на уровне номинального тока двигателей. Применение частотного электропривода позволяет использовать ДГУ установленной мощностью, сопоставимой с номинальной потребляемой мощностью подключенного оборудования (без запаса на 5-7 кратные пусковые токи электродвигателей). В процессе разгона двигателей, потребляемая мощность от ДГУ увеличивается линейно до суммарной номинальной мощности электродвигателей.
  • Минимизировать механические «удары» при пуске - остановке установки. Введение активного торможения при остановке вибропогружателя дает возможность быстро «проскочить» зону резонанса. Это обеспечивает механическую сохранность установки.
  • Осуществлять регулирование частоты вибрации. Эта функция позволяет подбирать «правильную» частоту вибрации для повышения скорости погружения сваи в определенный грунт (слой грунта).
  • Защитить двигатель. Обеспечить комплексную защиту двигателя, в том числе от скачков напряжения, потери фазы и перегрузки.

Основные характеристики комплектного частотно-регулируемого электропривода для вибропогружателя «ИРБИ 813-XXXВ УХЛ 3.1»:

Входное напряжение Сеть 3ф с глухозаземленной нейтралью L1, L2, L3, PE(1)
Напряжение 3´380 В, нормальное функционирование в широком диапазоне изменений питающего напряжения: +20%, -30% от номинального
Частота 50±5 Гц
Коэффициент мощности >0.8
КПД >0,95
Выходные параметры Напряжение 3х(0…380В)
Ток 26...790А (линейка модификаций)
Частота 1…100Гц
Частота ШИМ 0.7...10кГц
Закон управления Векторный/скалярный
Виды защит: - мгновенно-токовая (при коротком замыкании выходных шин "фаза-фаза" и "фаза-ноль питающей сети;
- от перегрева охладителя СУ;
- от перегрева двигателя при заклинивании механизма, перегрузки или обрыва фазы двигателя;
- от обрыва фазы питающей сети;
- от повышения/понижения напряжения питающей сети;
- от повышения/понижения напряжения в звене постоянного тока;
- от повышения/понижения напряжения питания системы управления электропривода;
- от перегрева тормозного резистора при рекуперации;
Регулируемая величина Скорость (частота) вращения, момент на валу двигателя, технологический параметр
Управление Местное для настроек С помощью пульта под лицевой панелью
Местное оперативное С помощью органов управления на лицевой панели
Дистанционное Интерфейс RS485 Modbus RTU
Аналоговый вход 0–10В/0–5мА/0–20мА/4–20мА
Аналоговый вход 0–5мА/0–20мА/4–20мА
2 аналоговых выхода 0–10В/0–5мА/0–20мА/4–20мА
7 дискретных входов
2 релейных выхода 250В/2А
4 дискретных выхода
Разгон/торможение 1...1800сек
Исполнение Шкафное, IP54, антивандальное. Наружные кнопки управления и индикация - усиленные
Охлаждение Воздушное, принудительное
Подключение Силовой ввод и вывод Кабельное, снизу шкафа
Кабели управления Кабельное, снизу шкафа
Обслуживание Одностороннее, через двери
Эксплуатация Мех. возд. факторы группа «М1»
Транспортирование  Климатические факторы группа «2»
Мех. возд. факторы группа «2»
Хранение Климатические факторы группа «1»
