ИРБИ632-90
| - ограничение пускового тока на заданном уровне |
| - линейное нарастание кратности пускового тока |
| - режим кик-старт(бустер) |
| - плавный останов |
| - режим «электронный контактор» |
| - защита электродвигателя |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Входное напряжение |
Сеть |
3ф с глухозаземленной нейтралью A, B, C, PE |
| Напряжение |
3×380/220В |
| Частота |
50±2 Гц |
| Номинальная активная мощность на выходе УПП |
90кВт |
Кратность пускового тока по
отношению к номинальному |
От 1 до 5 |
| Перегрузка |
400% Iном |
60 сек. |
| 500% Iном |
40 сек. |
| Защиты |
Imax |
Мгновенно-токовая |
Imax= 10 х Iном |
| I2t |
Время-токовая |
Имеется |
| Tº C |
Тепловая защита тиристоров |
Температура структуры тиристора не превышает 125 °С |
| t max |
Затянутый пуск |
Имеется |
| Umin |
Просадка входного напряжения |
Umin = Uном – 30% |
| Umax |
Превышение вход. напряжения |
Umax = Uном + 20% |
| Brake_Phase_A (B, С) |
Обрыв входной фазы А (B, C) |
Имеется |
| TSen |
Ошибка термодатчика |
Имеется |
| TRes |
Обрыв терморезистора в термодатчике |
Имеется |
| NonConnect |
Отсутствие связи между платой управления и пультом |
Имеется |
| ErrorConnect |
Ошибка связи между платой управления и пультом |
Имеется |
| ErrorCRC |
Ошибка CRC |
Имеется |
| Охлаждение |
Воздушное, принудительное |
| Управление |
Местное |
С помощью органов управления на лицевой панели |
| Дистанционное |
Через разъем дистанционного управления:
-дополнительные дискретные входы: «Пуск», «Стоп»;
-по интерфейсу RS485, Modicon Modbus RTU. |
| Исполнение |
Шкафное, однодверное |
| Подключение |
Силовой ввод |
Кабельное , снизу шкафа |
| Силовой вывод |
Кабельное , снизу шкафа |
| Кабели управления |
Кабельное , снизу шкафа |
| Обслуживание |
Одностороннее: через дверь,либо со стороны лицевой панели |
| Климатическое и категория размещения по ГОСТ15150 |
УХЛ3.1 – (t°раб. –10°С…+40°С |
| У2 – (t°раб. –40°С…+40°С) |
| Исполнение корпуса |
IP54 (пыле брызгозащищенное исполнение) |
| Тепловая мощность |
530Вт |

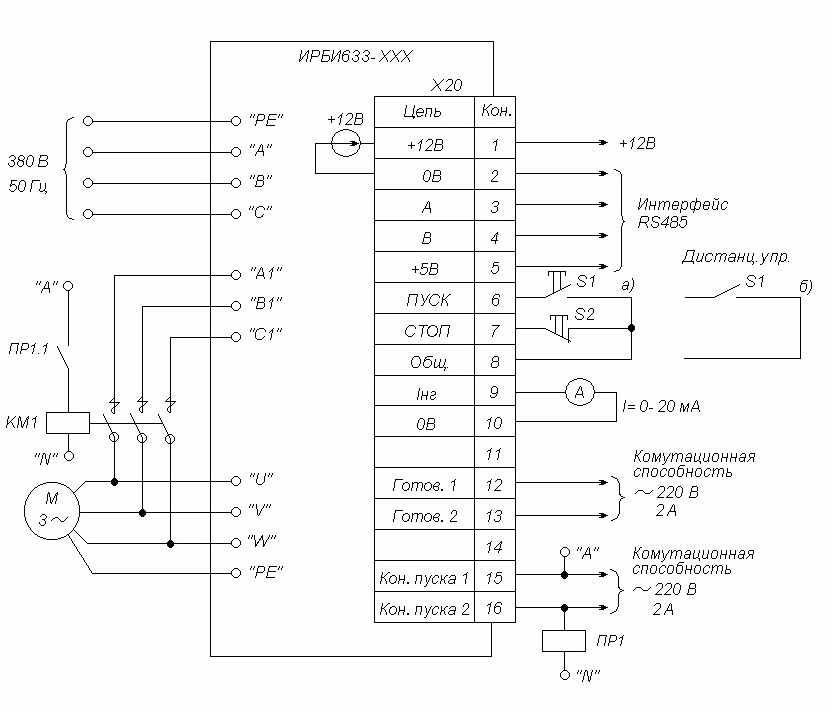

СХЕМА ПОДКЛЮЧЕНИЯ
