ИРБИ633-30




Основные функции УСТРОЙСТВА ПЛАВНОГО ПУСКА ИРБИ633-30
- ограничение пускового тока на заданном уровне
- линейное нарастание кратности пускового тока
- режим кик-старт(бустер)
- плавный останов
- режим «электронный контактор»
- защита электродвигателя

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Входное напряжение Сеть 3ф с глухозаземленной нейтралью A, B, C, PE
Напряжение 3×380/220В
Частота 50±2 Гц
Номинальная активная мощность на выходе УПП 30кВт
Кратность пускового тока по
отношению к номинальному
От 1 до 5
Перегрузка 400% Iном 60 сек.
500% Iном 40 сек.
Защиты Imax Мгновенно-токовая Imax= 10 х Iном
I2t Время-токовая Имеется
Tº C Тепловая защита тиристоров Температура структуры тиристора не превышает 125 °С
t max Затянутый пуск Имеется
Umin Просадка входного напряжения Umin = Uном – 30%
Umax Превышение вход. напряжения Umax = Uном + 20%
Brake_Phase_A (B, С) Обрыв входной фазы А (B, C) Имеется
TSen Ошибка термодатчика Имеется
TRes Обрыв терморезистора в термодатчике Имеется
NonConnect Отсутствие связи между платой управления и пультом Имеется
ErrorConnect Ошибка связи между платой управления и пультом Имеется
ErrorCRC Ошибка CRC Имеется
Охлаждение Воздушное, принудительное
Управление Местное С помощью органов управления на лицевой панели
Дистанционное Через разъем дистанционного управления:
-дополнительные дискретные входы: «Пуск», «Стоп»;
-по интерфейсу RS485, Modicon Modbus RTU.
Исполнение Шкафное, однодверное
Подключение Силовой ввод Кабельное , снизу шкафа
Силовой вывод Кабельное , снизу шкафа
Кабели управления Кабельное , снизу шкафа
Обслуживание Одностороннее: через дверь,либо со стороны лицевой панели
Климатическое  и категория размещения по ГОСТ15150 УХЛ3.1 – (t°раб. –10°С…+40°С
У2 – (t°раб. –40°С…+40°С)
Исполнение корпуса IP54 (пыле брызгозащищенное исполнение)
Тепловая мощность 200Вт

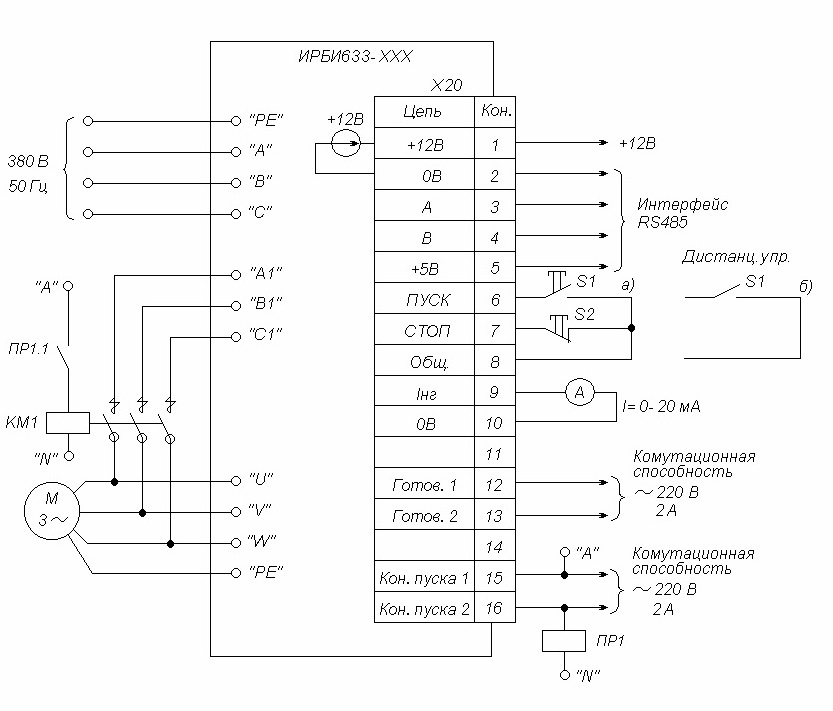

СХЕМА ПОДКЛЮЧЕНИЯ
